MW5158系列 大功率集电环
MW5158系列 大功率集电环（集流环）
  • · MW5158是超大电流专用大功率集电环，转子和定子分别采用接线柱连接，
  • · 常用于100A以上的场合�？筛菘突б笤黾哟衅餍藕呕蛘呷鹊缗夹藕�。
  • · 产品采用美国进口材料，接触电阻低，温升小，可满足军工级别可靠性要求。

典型应用：

小型风力发电机、电镀行业设备、加热滚动等需要大功率，大电流的应用设备，另外还有其他工业控制领域也大量用到，如减震器大电流滑环，污水处理设备滑环，高强度石油测井仪器导电滑环，机器人焊接设备滑环，大电流导电滑环，清仓机用粉尘防爆滑环，高温电滑环，加热转轴滑环 yo烘干机，炒料机，加热搅拌机械滑环等等；

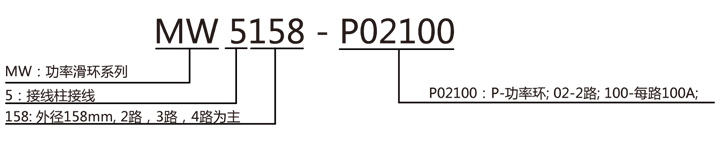

型号订购说明：


技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命2000万转功率信号
额定转速250RPM额定电压0~690VAC/VDC0~440VAC/VDC
工作温度-30℃~80℃/-45℃~80℃绝缘电阻≥1000MΩ/1000VDC≥1000MΩ/500VDC
工作湿度0~85%RH/0~97%RH导线规格接线柱接线柱
接触材料贵金属导线长度标准长度300mm（可据要求调整）
壳体材料铝合金/工程塑料绝缘强度500VAC@50Hz，60s
转动扭矩0.1N.m；+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP51



MW5158 大功率集电环（接线柱）系列选型表
型号50A100A150A200A300A500A长度L（mm）
MW5158-P01200000100110
MW5158-P01300000010110
MW5158-P02200000200150
MW5158-P02300000020150
MW5158-P03200000300190
MW5158-P03300000030190
MW5158-P04200000400230
MW5158-P04300000040230

注：N个50A 电流环并起来可作为1路N*50A电流环使用；比如: 2环50A 并起来做作为 1路100A 使用。
可根据客户要求，可增加信号环道，热电偶信号环道，耐高温等级可选，请咨询客服。

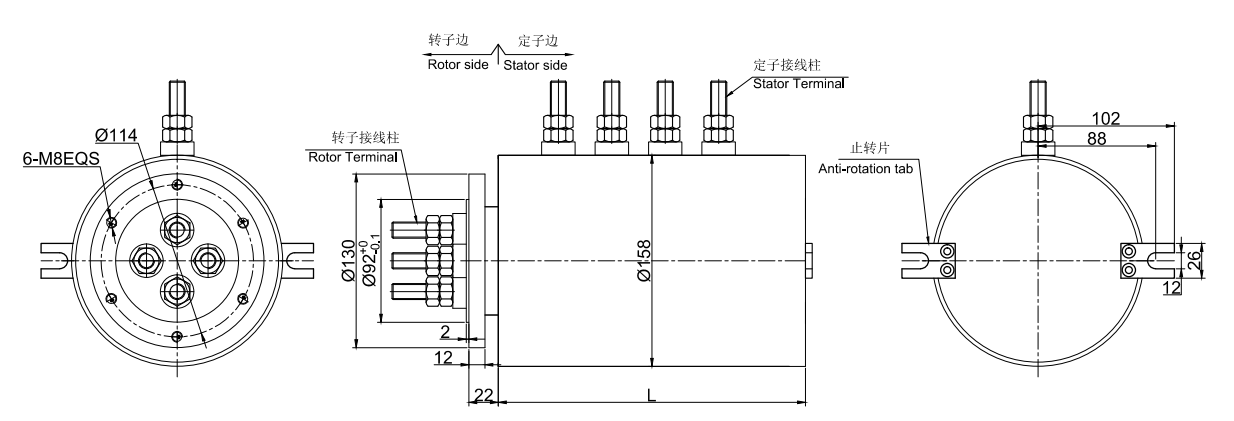

标准图纸
