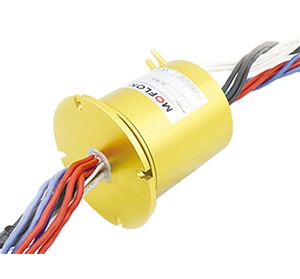

MW3119系列 大功率大电流集电环
MW3119系列 大功率大电流集电环
  • · MW3119系列是外径119mm，转子法兰安装的大功率大电流集电环。
  • · 额定电流从50A 100A到1000A以上。
  • · 旋转精度高，性能更稳定，寿命更长。
  • · 其采用接触材料采用贵金属加超硬镀金处理
  • · 力矩小，运转稳定，寿命长,电阻波动小,接触电阻小,保证稳定的传输性能。

典型应用：

小型风力发电机、电镀行业设备、加热滚动等需要大功率，大电流的应用设备，另外还有其他工业控制领域也大量用到，如减震器大电流滑环，污水处理设备滑环，高强度石油测井仪器导电滑环，机器人焊接设备滑环，大电流导电滑环，清仓机用粉尘防爆滑环，高温电滑环，加热转轴滑环 yo烘干机，炒料机，加热搅拌机械滑环等等；

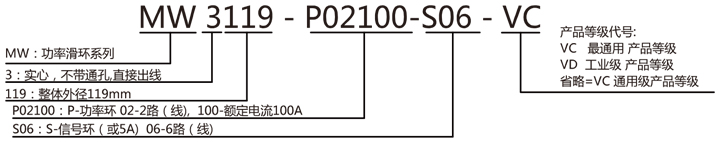

型号订购说明：


产品等级表
产品等级代号最高转速工作寿命接触材料
VC（通用级）100RPM1000万转贵金属
VD（工业级）200RPM3000万转金-金

技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速参考产品选型等级额定电压0~690VAC/VDC0~240VAC/VDC
工作温度-30℃~80℃/-45℃~80℃绝缘电阻≥500MΩ/1000VDC≥500MΩ/1000VDC
工作湿度0~85%RH/0~97%RH导线规格AWG12#/AWG8# /AWG12#并线/AWG8并线AWG22#铁氟龙线或K型热电偶线
接触材料参考产品选型等级导线长度标准长度300mm（可据要求调整）
壳体材料铝合金/工程塑料绝缘强度500VAC@50Hz，60s
转动扭矩0.1N.m；+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP51



MW3119 集电环（出线AWG#8）系列选型表
型号60A100A150A200A300A500A长度L（mm）型号60A100A150A200A300A500A信号环(热电偶)长度L（mm）
MW3119-P016010000045.2MW3119-P0160-S06100000665.6
MW3119-P0110001000045.2MW3119-P01100-S06010000665.6
MW3119-P0115000100065.6MW3119-P01150-S06001000686
MW3119-P0120000010065.6MW3119-P01200-S06100100686
MW3119-P0130000001086MW3119-P01300-S060100106126.8
MW3119-P01500000001126.8MW3119-P01500-S060010016150.2
MW3119-P026020000065.6MW3119-P0260-S06200000686
MW3119-P0210002000065.6MW3119-P02100-S06020000686
MW3119-P0215000200086MW3119-P02150-S060020006106.4
MW3119-P02200000200106.4MW3119-P02200-S060002006126.8
MW3119-P02300000020150.2MW3119-P02300-S060000206170.6
MW3119-P02500000002270.8MW3119-P02500-S060000026316.4
MW3119-P036030000065.6MW3119-P0360-S06300000686
MW3119-P0310003000086MW3119-P03100-S060300006106.4
MW3119-P03150003000126.8MW3119-P03150-S060030006150.2
MW3119-P03200000300150.2MW3119-P03200-S060003006170.6
MW3119-P03300000030270.8MW3119-P03300-S060000306270.8
MW3119-P03500000003410.6MW3119-P03500-S060000036410.6
MW3119-P046040000086MW3119-P0460-S064000006106.4
MW3119-P04100040000106.4MW3119-P04100-S060400006126.8
MW3119-P04150004000150.2MW3119-P04150-S060040006193.2
MW3119-P04200040400193.2MW3119-P04200-S060404006270.8
MW3119-P04300000040316.4MW3119-P04300-S060000406365
MW3119-P0660600000106.4MW3119-P0660-S066000006126.8
MW3119-P06100060000150.2MW3119-P06100-S060600006170.6
MW3119-P06150006000270.8MW3119-P06150-S060060006270.8
MW3119-P06200000600316.4MW3119-P06200-S060006006365

注：N个50A 电流环并起来可作为1路N*50A电流环使用；比如: 2环50A 并起来做作为 1路100A 使用。
可根据客户要求，可增加信号环道，热电偶信号环道，耐高温等级可选，请咨询客服。

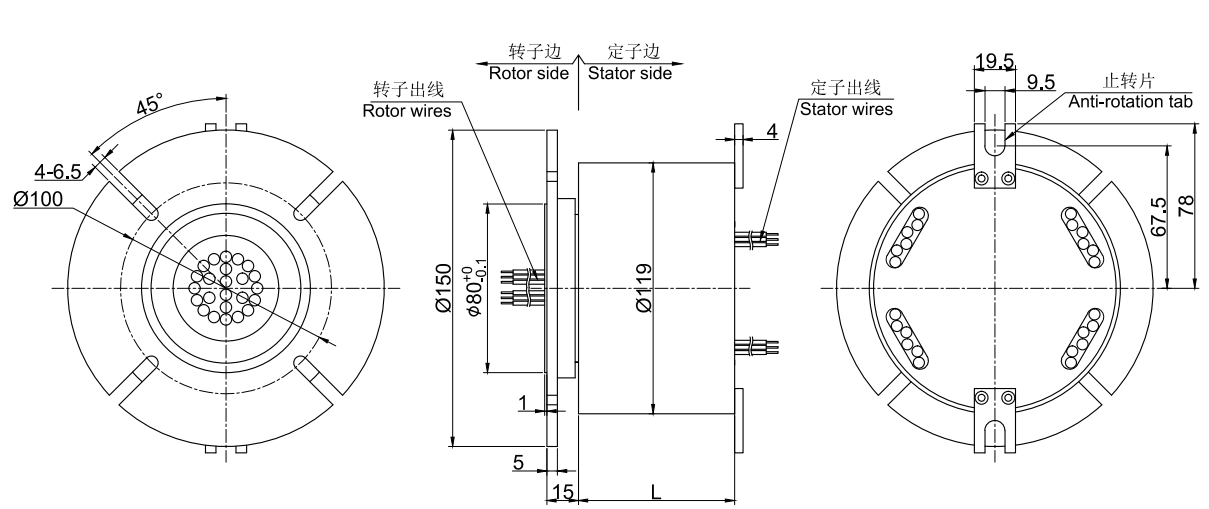

标准图纸
