PCB滑环安装方式

    PCB滑环是以PCB板材为基材，环道直接贴合在pcb板上，然后再加压合，镀层，用弹片和触点进行定位接触的滑环。

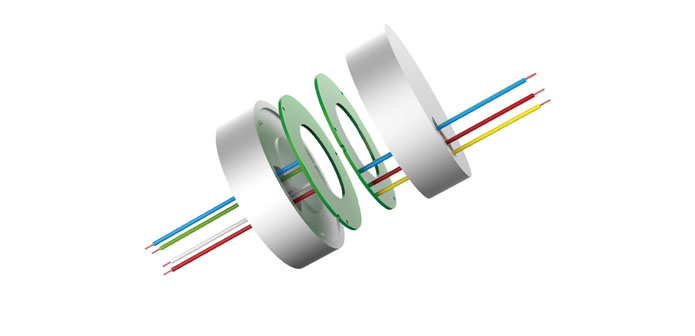

    安装示意图（3D）：
    安装指引：

    由于PCB滑环是转子和定子分离的滑环，独立安装，因此在安装的时候特别要注意安装的相对位置，保证触点和环道有足够压力和同心度。
    同心度通过pcb板4周的定位螺丝来保证，压力通过pcb之间的间距来保证。
    触点的压力由2块pcb板的间距来确定，上板面到下板面的距离为5.8mm左右即可。


    注意事项：

    1）转子部分和定子部分独立安装，但是一定要保证同心度和转子和定子的位置，保证足够的触点压力。
    2）在滑环安装时，务必要�；ず玫枷撸苊庖虻枷呔挡闼鸹刀跋斓讲菲分�。
    3）滑环是精密电气元件，应该在一个干燥，少尘的环境下工作，如果环境恶劣，应增加防护措施。
    4）确定固定部分的螺母不松动。 5）定子线远离转动轴，转子线远离固定部分，以免在旋转中刮伤导线。
